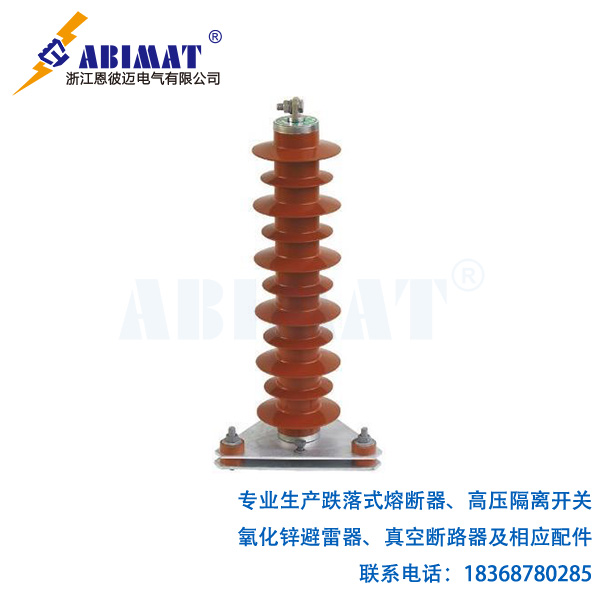

| 品名： | 電站型避雷器（無間隙避雷器） |
| 型號： | (HY)YH10WZ-108/281 |
| 系統標準電壓 有效值： | 110kV |
| 避雷器額定電壓： | 108kV |
| 2000μs方波電流容量： | 600A |
| ?4/10μs雷大電流耐受能力： | 100kV |
在電站防雷保護的關鍵裝備領域，恩彼邁 (HY) YH10WZ - 108/281 電站型氧化鋅避雷器以其整體結構的高度合理性而備受矚目。
從內部結構來看，其核心的氧化鋅閥片布局精心設計。閥片的排列方式充分考慮了電場分布的均勻性，避免了局部電場強度過高而導致的過早擊穿風險。這種均勻的電場分布使得在雷電過電壓或工頻暫態過電壓沖擊時，各個閥片能夠協同工作，均勻地分擔過電壓能量，從而確保氧化鋅避雷器整體性能的穩定發揮。同時，內部連接部件采用了高品質的導電材料，具有低電阻特性，能夠在避雷器導通時迅速傳遞電流，將過電壓能量高效地泄放至大地，減少了能量在內部的積聚和損耗。
在外部結構方面，外殼的設計獨具匠心。采用了合適的形狀和尺寸，既保證了足夠的機械強度以抵御外界機械沖擊、風力等作用力，又兼顧了散熱性能。良好的散熱性能有助于在避雷器動作后快速散去因泄放能量而產生的熱量，防止因溫度過高對內部元件造成損害，延長了避雷器的使用壽命。此外，密封結構合理可靠，有效防止了外界灰塵、水汽等雜質的侵入，確保內部電氣環境的潔凈與穩定，為氧化鋅閥片等關鍵部件的正常運行提供了有力保障。
恩彼邁 (HY) YH10WZ - 108/281 電站型氧化鋅避雷器整體結構的合理性，使其在電站復雜多變的運行環境中能夠始終如一地保持高效、穩定的工作狀態，精準地限制過電壓幅值，為電站設備的安全運行保駕護航，在電力系統防雷保護體系中占據著舉足輕重的地位，彰顯出卓越的工程設計與制造工藝水平。
(HY)YH10WZ-108/281-電站型氧化鋅避雷器技術參數：
| 系統標準電壓 有效值 | 110kV |
|---|---|
| 避雷器型號 | (HY)YH10WZ–108/281 |
| 避雷器額定電壓 | 108kV |
| 無間隙避雷器 避雷器持續運行電壓力 | 157kV |
| 無間隙避雷器 直流1mA參考電壓 有效值 | 157kV |
| 無間隙避雷器 0.75倍直流1mA 電壓下最大泄露 | 50μA |
| 殘壓峰值 不大于 8/20雷電沖擊電流下 | 281kV |
| 殘壓峰值不大于30/60操作沖擊電流下 | 239kV |
| 殘壓峰值不大于1/4陡坡沖擊電流下 | 315kV |
| 2000μs方波電流容量 | 600A |
| 4/10大電流耐受能力 | 100kV |
