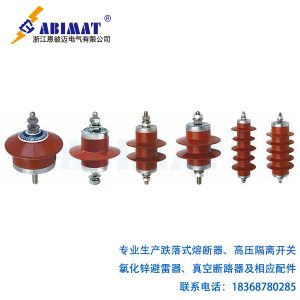

恩彼邁電氣生產的配電型氧化鋅避雷器在電力系統中占據著舉足輕重的地位。
在如今龐大而復雜的電力網絡體系中，這款氧化鋅避雷器發揮著至關重要的作用。它以先進的氧化鋅材料作為核心非線性電阻元件。氧化鋅材料具備卓越的非線性伏安特性，在正常工作電壓狀態下，其電阻值極高，此時的避雷器就如同一位沉默的守護者，幾乎無電流通過，絲毫不影響電力系統的正常平穩運行。然而，一旦電力系統中出現過電壓情況，無論是由于外部雷電的突然襲擊，還是內部操作不當引發的瞬間高壓，氧化鋅避雷器都會迅速做出反應。其電阻值會在極短的時間內迅速降低，仿佛一道堅固的安全屏障瞬間開啟，將過電壓嚴格限制在安全范圍之內，從而有效保護各類電氣設備免受其害。
配電型氧化鋅避雷器主要在配電系統中發揮關鍵作用。在配電系統里，變壓器作為能量轉換的核心設備，開關設備掌控著電路的通斷，電纜負責電能的傳輸，它們都是至關重要的組成部分。而這款避雷器就如同一位忠誠的衛士，為它們提供可靠的過電壓保護。它時刻警惕著可能出現的過電壓威脅，一旦有危險信號，便立即行動，確保電氣設備的安全穩定運行，為整個電力系統的可靠運行貢獻著重要力量。
恩彼邁電氣的配電型氧化鋅避雷器具有諸多顯著特點：
恩彼邁電氣生產的配電型氧化鋅避雷器憑借其優異的保護性能、結構緊湊、安裝方便、維護成本低和適用范圍廣等特點，為配電系統的安全穩定運行提供了堅實可靠的保障，是電力系統中不可或缺的重要設備。
低壓避雷器技術參數：
無間隙避雷器技術參數：
| 系統標準電壓有效值 | 避雷器型號 | 避雷器額定電壓 | 避雷器持續運行電壓力 | 直流1mA參考電壓有效值 | 0.75倍直流1mA電壓下最大泄露 | 8/20雷電沖擊電流下殘壓 | 30/60操作沖擊電流下殘壓 | 1/4陡坡沖擊電流下殘壓 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3kV | (HY)YH5WS-3.8/15 | 3.8kV | 2kV | 7.5kv | 50μA | 15kV | 12.8kV | 17.3kV | 75A | 40kV |
| 3kV | (HY)YH5WS-5/15 | 5kV | 4kV | 7.5kv | 50μA | 13.5kV | 12.8kV | 17.3kV | 75A | 40kV |
| 6kV | (HY)YH5WS-7.6/30 | 7.6kV | 4kV | 15kv | 50μA | 30kV | 25.6kV | 34.6kV | 75A | 40kV |
| 6kV | (HY)YH5WS-10/30 | 10kV | 8kV | 15kv | 50μA | 30kV | 25.6kV | 34.6kV | 75A | 40kV |
| 10kV | (HY)YH5WS-12.7/50 | 12.7kV | 6.6kV | 25kv | 50μA | 50kV | 42.5kV | 57.7kV | 75A | 40kV |
| 10kV | (HY)YH5WS-17/50 | 17kV | 13.6kV | 25kv | 50μA | 45kV | 42.5kV | 57.7kV | 75A | 40kV |
| 20kV | (HY)YH5WS-26/72 | 26kV | 20.8kV | 37kv | - | 72kV | 65kV | 85kV | 400A | 65kV |
| 20kV | (HY)YH5WS-34/95 | 34kV | 27.2kV | 48kv | - | 95kV | 85kV | 105kV | 400A | 65kV |
有間隙避雷器技術參數：
| 系統標準電壓 有效值 | 避雷器型號 | 系統額定電壓 | 避雷器額定電壓 | 工頻放電電壓有效值不小于 | 1.2/50沖擊放電電壓峰值不大于 | 最大電導電流 | 殘壓峰值不大于 8/20雷電沖擊電流下 | 殘壓峰值不大于 30/60操作沖擊電流下 | 殘壓峰值不大于 1/4陡坡沖擊電流下 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3kV | (HY)YH5CS-3.8/15 | 3kV | 3.8kV | 9kV | 13.5kV | 20μA | 13.5kV | 11.4kV | 15kV | 75A | 40kV |
| 6kV | (HY)YH5CS-7.6/27 | 6kV | 7.6kV | 16kV | 27kV | 20μA | 27kV | 22.5kV | 30kV | 75A | 40kV |
| 10kV | (HY)YH5CS-12.7/45 | 10kV | 12.7kV | 26kV | 45kV | 20μA | 45kV | 38.4kV | 51kV | 75A | 40kV |
