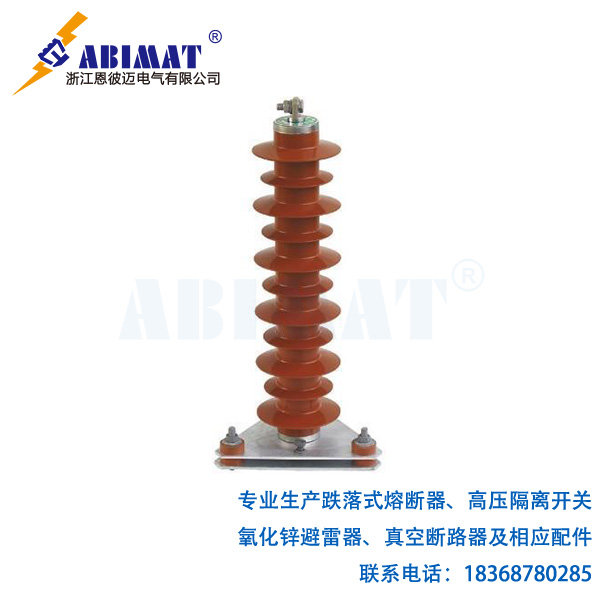

| 品名： | 電站型避雷器（無間隙避雷器） |
| 型號： | (HY)YH5WZ-100/260 |
| 系統標準電壓 有效值： | 110kV |
| 避雷器額定電壓： | 100kV |
| 2000μs方波電流容量： | 600A |
| ?4/10μs雷大電流耐受能力： | 65kV |
恩彼邁 (HY) YH5WZ - 100/260 電站型氧化鋅避雷器在電力系統防雷保護中起著關鍵作用，其工作原理基于氧化鋅閥片的非線性電阻特性。
在正常運行電壓下，氧化鋅閥片呈現極高的電阻值，近似于絕緣狀態，此時避雷器僅有微小的泄漏電流通過，幾乎不會對電力系統的正常運行產生影響。這是因為氧化鋅的晶體結構使其在電場強度未達到特定閾值時，電子的遷移受限，電阻很大。
當面臨雷電過電壓或者操作過電壓的侵襲時，施加于恩彼邁 (HY) YH5WZ - 100/260 避雷器兩端的電壓會在剎那間急劇攀升。一旦此電壓逾越氧化鋅閥片所設定的閾值電壓，該閥片的電阻值便會以極為迅猛的態勢銳減，即刻轉變?yōu)榈碗娮鑼ǖ臓顟B(tài)。在這種情形下，避雷器仿若一條具備低阻抗特性的高效泄放通道，能夠將過電壓所衍生出的磅礴能量迅速且順暢地導向大地之中，進而有效地約束了電力系統內部各類設備所承載的電壓幅值，切實保障設備絕緣免遭擊穿而受損的厄運。
伴隨著電壓能量逐步地泄放殆盡，電力系統的電壓亦緩緩回歸至正常水平。此時，氧化鋅閥片憑借其卓越的性能，可在極為短暫的時間跨度內自動復原至高電阻狀態，及時終止泄放電流的進程，并嚴陣以待，隨時預備對下一次可能出現的過電壓沖擊予以精準應對。正是源于這種快速響應以及自動恢復的突出特性，使得恩彼邁 (HY) YH5WZ - 100/260 避雷器得以在錯綜復雜且變幻無常的電力系統運行環境中，始終如一地保持高效且穩定可靠的運行態勢，為電力系統的安全穩定運行持續保駕護航。
正是基于氧化鋅閥片這種獨特的非線性電阻特性與自動恢復能力，恩彼邁 (HY) YH5WZ - 100/260電站型氧化鋅避雷器有效地保障了電站設備的安全，降低了因過電壓導致的電力事故風險，為電力系統的穩定運行提供了堅實的技術支撐，成為現代電站不可或缺的重要保護裝置。
(HY)YH5WZ-100/260-電站型氧化鋅避雷器技術參數：
| 系統標準電壓 有效值 | 110kV |
|---|---|
| 避雷器型號 | (HY)YH5WZ–100/260 |
| 避雷器額定電壓 | 100kV |
| 無間隙避雷器 避雷器持續運行電壓力 | 78kV |
| 無間隙避雷器 直流1mA參考電壓 有效值 | 145kV |
| 無間隙避雷器 0.75倍直流1mA 電壓下最大泄露 | 50μA |
| 殘壓峰值 不大于 8/20雷電沖擊電流下 | 260kV |
| 殘壓峰值不大于30/60操作沖擊電流下 | 221kV |
| 殘壓峰值不大于1/4陡坡沖擊電流下 | 299kV |
| 2000μs方波電流容量 | 600A |
| 4/10大電流耐受能力 | 65kV |
