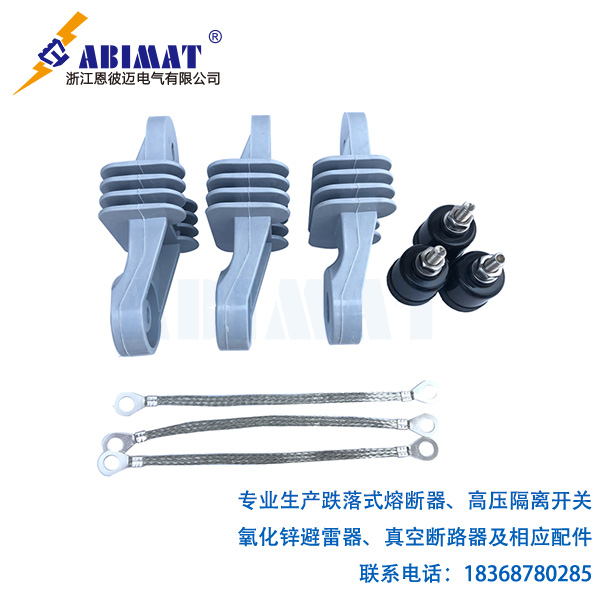

在電力系統里，尤其是輸配電線路中，有個重要的過電壓保護裝置，叫絕緣子避雷器放電間隙 —— 我們通常還會稱它 “放電間隙” 或者 “保護間隙”。它通常與線路絕緣子并聯，組成一套經濟有效的防雷保護系統，核心設計思路是 “犧牲局部，保全整體”。
基本結構與工作原理
放電間隙本質上是我們?nèi)藶樵O(shè)置的空氣間隙，電極之間的距離都經過精確校準。它通常有兩個金屬電極：一個裝在高壓導線上，另一個要么接地，要么裝在桿塔的接地部位。
要理解它的工作原理，得從氣體放電理論說起：
正常運行時，系統處于額定工頻電壓下。這時候間隙的絕緣阻抗特別高，不會對線路運行造成任何影響，始終處于 “隔離” 狀態。
要是線路遭遇過電壓 —— 就拿雷電感應或者直擊雷引發的過電壓來說 —— 這個電壓會超過間隙的絕緣強度。這時候，間隙里的空氣會被迅速電離，形成一條從高阻抗變成低阻抗的 “等離子通道”，這一過程就是 “擊穿放電”。
擊穿之后，強大的雷電流會通過這個低阻抗通道快速導入大地。這樣一來，過電壓就不會加到被保護的絕緣子（或者設備）上了。
等雷電沖擊波過去，在系統工頻電壓的作用下，間隙里會形成 “工頻續流”。就簡單的放電間隙而言，得靠它自身的能力，或者配套裝置（拿配合自動重合閘來說）來熄滅這股續流電弧。
主要功能
限制過電壓是它最核心的功能。它能將作用在絕緣子或者電氣設備上的過電壓，限制在我們預設的安全值以下。這個安全值由間隙的擊穿電壓（U50%）決定，并且必須低于被保護絕緣子的雷電沖擊耐受電壓。
它還有疏導雷電流的作用。它會為雷電流提供一個我們預先設計好的、低阻抗的對地泄放通道，從而保護線路絕緣不會發生閃絡或者被擊穿。
保護設備絕緣同樣是它的重要作用。它會通過犧牲自己（率先擊穿），去保護價值更高、更重要的線路絕緣子或者配電變壓器等設備，這是很典型的 “低成本保護高成本” 策略。
技術特點與類型
咱們先聊聊它的核心特點：
從經濟性來講，它的結構特別簡單，成本比常規的金屬氧化物避雷器低不少。
論動作速度，空氣間隙的擊穿過程能在微秒級內完成，響應速度非?？?。
它結構簡單且堅固耐用，沒有精密元件，能承受惡劣的自然環境，使用壽命還很長。
可靠性方面它也有優勢，只要機械結構完好、間隙距離準確，它的保護特性就會特別穩定。
接著再看它的主要類型：
就固定（純）放電間隙而言，它是最簡單的一種形式。擊穿之后，工頻續流電弧可能會持續燃燒，直到線路跳閘為止。它通常需要與自動控制裝置配合使用，因為大多數雷擊故障都是瞬時的。
帶滅弧功能的間隙，拿角型間隙、吹弧繞組間隙這類來說，會通過電極的特殊形狀（就角型來說），利用電動力以及熱空氣上升力把電弧拉長、冷卻，進而讓電弧自行熄滅，最終能自動切斷工頻續流。
還有一種是與避雷器并聯的間隙，恩彼邁現代金屬氧化物避雷器里也用到了間隙的概念。拿帶串聯間隙的金屬氧化物避雷器舉例的話，間隙在正常運行時會隔離工頻電壓，減輕 MOA 閥片的老化負擔；只有在過電壓時，間隙才會擊穿，之后靠 MOA 閥片優異的非線性特性限制殘壓，并且快速切斷工頻續流。這可以說是純放電間隙與先進技術的完美結合。
關鍵參數與注意事項
擊穿電壓是間隙最關鍵的參數，我們得根據被保護設備的絕緣水平精確調整它。要是間隙距離太小，會導致誤動作（就拿在操作過電壓下?lián)舸﹣碚f）；要是距離太大，它就會失去保護作用。
放電時，產生的電弧會燒蝕電極，所以我們要定期檢查并且維護，確保間隙距離保持不變。
另外還有一點要注意，純放電間隙動作后，必然會導致線路接地短路，進而引發斷路器跳閘。它保護的成功率，與電網自動重合閘的成功率關系很大。
放電間隙是一種經典、經濟且可靠的過電壓保護措施。雖然它在滅弧以及供電連續性方面存在局限性，但在配電線路中，尤其是經濟型線路與雷電多發區域的防雷保護中，它依然有著不可替代的價值。現代電力技術會把它與金屬氧化物電阻片、自動控制技術結合起來，讓它煥發出新的生命力。
