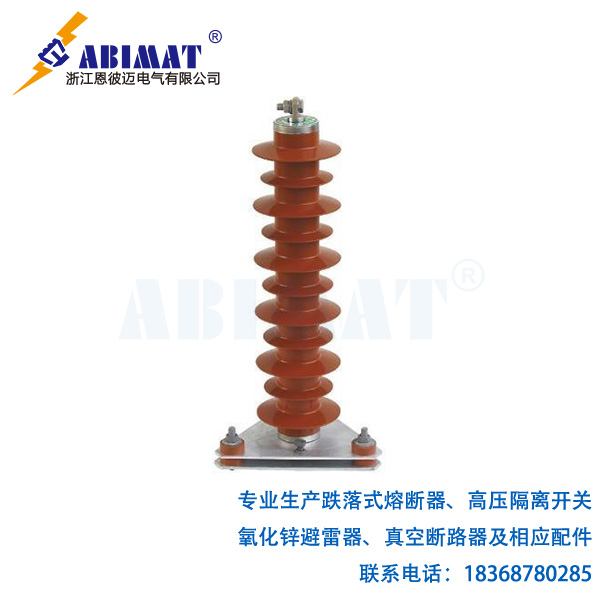

| 品名： | 電站型避雷器（無間隙避雷器） |
| 型號： | (HY)YH5WZ-102/266 |
| 系統標準電壓 有效值： | 110kV |
| 避雷器額定電壓： | 102kV |
| 2000μs方波電流容量： | 600A |
| ?4/10μs雷大電流耐受能力： | 65kV |
在電站防雷保護領域，恩彼邁 (HY) YH5WZ - 102/266 電站型氧化鋅避雷器以其獨特的設計與傳統避雷器形成鮮明對比。
傳統避雷器通常設有放電間隙，其工作原理依賴于間隙在正常電壓下保持絕緣，當過電壓達到一定程度時，間隙被擊穿從而形成放電通道，將過電壓能量泄放。傳統帶放電間隙避雷器有諸多弊端。間隙易受灰塵、濕度等環境因素影響致絕緣性能下降，影響放電電壓穩定性，放電后產生續流需專門滅弧裝置。這增加設備復雜性，制造、安裝調試成本高，故障概率大，威脅電力系統穩定運行。
與之不同的是，這款電站型氧化鋅避雷器沒有放電間隙，而是充分利用氧化鋅的非線性特性實現泄流和開斷功能。正常時氧化鋅閥片高阻，泄漏電流小。遇過電壓，其電阻隨壓急降轉低阻導通，速泄能量限壓護設備。過電壓消、系統壓復常后，閥片短時回高阻停泄流，無續流無需滅弧，簡化結構流程，提可靠性穩定性。
這種無間隙設計不僅簡化了避雷器的結構，減少了因間隙帶來的維護成本和故障風險，還提高了避雷器的響應速度和保護性能。恩彼邁 (HY) YH5WZ - 102/266 電站型氧化鋅避雷器以其創新的無間隙結構和氧化鋅非線性特性的巧妙運用，為電站的防雷保護提供了更可靠、高效的解決方案，在現代電力系統中具有極為重要的意義。
(HY)YH5WZ-102/266-電站型氧化鋅避雷器技術參數：
| 系統標準電壓 有效值 | 110kV |
|---|---|
| 避雷器型號 | (HY)YH5WZ–102/266 |
| 避雷器額定電壓 | 102kV |
| 無間隙避雷器 避雷器持續運行電壓力 | 79.6kV |
| 無間隙避雷器 直流1mA參考電壓 有效值 | 148kV |
| 無間隙避雷器 0.75倍直流1mA 電壓下最大泄露 | 50μA |
| 殘壓峰值 不大于 8/20雷電沖擊電流下 | 266kV |
| 殘壓峰值不大于30/60操作沖擊電流下 | 226kV |
| 殘壓峰值不大于1/4陡坡沖擊電流下 | 305kV |
| 2000μs方波電流容量 | 600A |
| 4/10大電流耐受能力 | 65kV |
